Gelenkarm - Easyarm EA4

  • Gleicht das Gewicht des Werkzeuges im gesamten Arbeitsbereich aus
  • Ermöglicht schnelle und präzise Bewegungen in alle Richtungen
  • Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge
  • Reduziert die Ermüdung der Mitarbeiter, bei gleichzeitiger Steigerung der Produktivität
  • Wird komplett in Italien entwickelt und gefertigt

Easyarm EA4
Dieses Produkt kann optionales Zubehör enthalten.

Einige Werkzeuge die adaptiert werden können

  • Elektrische oder pneumatische Schraubwerkzeuge
  • Exzenterschleifer
  • Schleifmaschinen allgemein
  • Nietmaschinen
  • Bohrmaschinen
  • Hydraulische Apparate
  • Lampen und Leuchten
  • Monitore / Messmittel
  • Schweißwerkzeuge

    uvm...

Technische Daten - EA4 - Standard Gelenkarm

Bestell­nummer Arbeitsbereich Drehmoment
max.
Gewicht des Werkzeuges Gewicht des EA4
EA186002 1750 mm 150 Nm 1,5-2,0 kg 20 kg
EA186004 1750 mm 150 Nm 2,5-5,0 kg 20 kg
EA186008 1750 mm 150 Nm 5,5-8,0 kg 20 kg
EA186010 1750 mm 150 Nm 8,5-10 kg 20 kg

Technische Daten - EAB4 - Gelenkarm mit Locking System

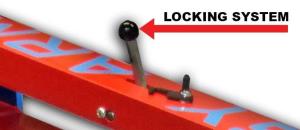

Bei der EAB-Serie kann zusätzlich die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe.

Locking System

Bestell­nummer Arbeitsbereich Drehmoment
max.
Gewicht des Werkzeuges Gewicht des EAB4
EAB186002 1750 mm 150 Nm 1,5-2,0 kg 22 kg
EAB186004 1750 mm 150 Nm 2,5-5,0 kg 22 kg
EAB186008 1750 mm 150 Nm 5,5-8,0 kg 22 kg

Abmessungen

Abmessungen Tisch-Variante

Optionale Werkzeugbefestigungen

Multifunktionsaufnahme M
M - Multifunktionsaufnahme
T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
Adapter A
Adapter A für kleinere Durchmesser als 40 mm, 60 mm, 80 mm
Multidirektional schwenkbare Werkzeugaufnahme A
Multidirektional schwenkbare Werkzeugaufnahme A
Multidirektional schwenkbare Werkzeugaufnahme B
Multidirektional schwenkbare Werkzeugaufnahme B
Multidirektional schwenkbare Werkzeugaufnahme C
Multidirektional schwenkbare Werkzeugaufnahme C
Multidirektional schwenkbare Werkzeugaufnahme D
Multidirektional schwenkbare Werkzeugaufnahme D
Multidirektional schwenkbare Werkzeugaufnahme E
Multidirektional schwenkbare Werkzeugaufnahme E
Schwenkbare Befestigung für Sonderlösungen F
Schwenkbare Befestigung für Sonderlösungen F
