EASY ARM EA3

Gelenkarm

  • Gleicht das Gewicht des Werkzeuges im gesamten Arbeitsbereich aus
  • Ermöglicht schnelle und präzise Bewegungen in alle Richtungen
  • Absorbiert Vibrationen und Drehmomente der eingespannten Werkzeuge
  • Reduziert die Ermüdung der Mitarbeiter, bei gleichzeitiger Steigerung der Produktivität
  • Komplett in Italien entwickelt und gefertigt

Easyarm EA3
Dieses Produkt enthält optionales Zubehör

Einige Werkzeuge die adaptiert werden können

  • Elektrische oder pneumatische Schraubwerkzeuge
  • Exzenterschleifer
  • Schleifmaschinen allgemein
  • Nietmaschinen
  • Bohrmaschinen
  • Hydraulische Apparate
  • Lampen und Leuchten
  • Monitore / Messmittel
  • Schweißwerkzeuge
  • uvm...

Technische Daten - EA3 - Standard Gelenkarm

Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EA195002 1900 mm 120 Nm 1,5‑2,5 kg 16 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EA195004 1900 mm 120 Nm 3,0‑5,0 kg 16 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EA195010 1900 mm 180 Nm 5,5‑8,0 kg 17 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EA196010 1900 mm 300 Nm 8,5‑11 kg 17 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EA196015 1900 mm 300 Nm 11,5‑15 kg 18 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAT198010 1900 mm 500 Nm 16‑20 kg 50 kg

Technische Daten - EAB3 - Gelenkarm mit Locking System

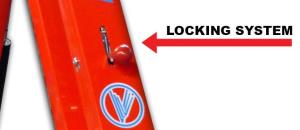

Locking System

Bei der EAB-Serie kann zusätzlich die Vertikalachse arretiert werden, dies ermöglicht ein optimales Arbeiten auf einer Höhe.

Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAB196002 1900 mm 150 Nm 1,5‑2,0 kg 16 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAB196004 1900 mm 150 Nm 2,5‑5,0 kg 18 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAB196008 1900 mm 180 Nm 5,5‑8,0 kg 18 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAB196010 1900 mm 300 Nm 8,5‑11 kg 19 kg
Bestell­nummer Arbeitsbereich Drehmoment max. Gewicht des Werkzeuges Gewicht
EAB196015 1900 mm 300 Nm 11,5‑15 kg 20 kg

Weitere Daten und Informationen

Optionale Werkzeug­befestigungen

Multifunktionsaufnahme M
M - Multifunktionsaufnahme
T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
T40 - Anschlussbefestigung für Werkzeugdurchmesser 40 mm
T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
T60 - Anschlussbefestigung für Werkzeugdurchmesser 60 mm
T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
T80 - Anschlussbefestigung für Werkzeugdurchmesser 80 mm
Adapter A
Adapter A für kleinere Durchmesser als 40 mm, 60 mm, 80 mm
Multidirektional schwenkbare Werkzeugaufnahme A
Multidirektional schwenkbare Werkzeugaufnahme A
Multidirektional schwenkbare Werkzeugaufnahme B
Multidirektional schwenkbare Werkzeugaufnahme B
Multidirektional schwenkbare Werkzeugaufnahme C
Multidirektional schwenkbare Werkzeugaufnahme C
Multidirektional schwenkbare Werkzeugaufnahme D
Multidirektional schwenkbare Werkzeugaufnahme D
Multidirektional schwenkbare Werkzeugaufnahme E
Multidirektional schwenkbare Werkzeugaufnahme E
Schwenkbare Befestigung für Sonderlösungen F1
Schwenkbare Befestigung für Sonderlösungen F1
